一文读懂芯片设计EDA工具_
随着数据传输速度迈入多千兆比特级别，数字系统的复杂性急剧增加。在加快产品上市速度的同时，如何保证设计的准确性和可靠性，成为工程师们面临的巨大挑战。传统的设计工具和方法已难以满足需求，常导致原型反复失败、高昂的重新设计成本、产品交付延迟，甚至错失关键市场机会，最终影响产品性能表现。
正因如此，先进的电子设计自动化（EDA）工具已从可选项转变为现代高速数字设计中不可或缺的核心助力。它们不仅提升了设计效率和准确度，更帮助企业在激烈的市场竞争中，实现按时、按预算交付高质量产品的目标。
#01
EDA（电子设计自动化）是指用于设计电子系统的软件工具，比如集成电路（IC）和印刷电路板（PCB）。EDA设计工具覆盖了产业链中的前端电路设计、验证、后端物理设计、封装设计和可测试性设计，推动了芯片设计、制造和终端应用的发展。下面是对EDA工作原理的简单说明：
EDA软件使工程师能够高效地设计、分析和仿真电子元件和系统。这个过程通常包括几个关键步骤：
原理图捕获：工程师使用符号（如电阻、电容和集成电路）创建电子电路的视觉表示（原理图）。这一步有助于设计构思和理解元件之间的连接关系。
仿真：EDA工具允许工程师在不同条件下（如不同电压或温度）仿真电路的行为。这种仿真有助于预测电路在真实环境中的性能，避免在制作实体样机前出现问题。
PCB布局：在PCB设计中，工程师使用EDA工具在虚拟板上布置元件并定义电气连接的布线路径。软件帮助确保元件布局优化，减少干扰和信号完整性问题。
设计规则检查（DRC）：EDA工具自动检查设计是否符合制造约束和标准，包括电气间距、线路宽度等关键参数，保证PCB制造的可靠性。
验证与分析：工程师利用EDA工具对设计功能、信号完整性和热性能进行全面分析。高级仿真可能包含电磁干扰（EMI）分析和热分析，确保设计满足性能要求。
原型制作与制造：设计验证完成后，EDA工具生成原型制作和制造所需的文件，包括PCB制造的Gerber文件、物料清单（BOM）和装配图纸，确保设计能准确地实体化。
EDA软件通过提供强大的可视化、仿真、分析和制造准备工具，简化了从设计概念到最终生产的整个电子设计流程。它加速了电子创新，使工程师能够快速迭代设计，优化性能，并在物理生产前确保可靠性。
在EDA工具诞生之前，开发者是手工绘制电路设计图。自从使用EDA软件以来，电子设计师可以从概念、算法、协议开始设计电子系统，完成集成电路产品从电路设计、性能分析到IC布局或PCB布局的全过程，这不仅优化了芯片制造流程，还推动芯片产业链下游环节大幅提升工作效率，降低了劳动强度。
对比维度 | 手工设计（Manual Design） | CAD（计算机辅助设计） | EDA（电子设计自动化） |
基本定义 | 完全依赖人工进行图纸绘制与设计，不借助计算机或软件 | 利用计算机辅助创建二维或三维模型设计 | 使用专门软件自动化电子设计的各个环节 |
典型应用时代 | 20 世纪中期及以前 | 20 世纪下半叶开始广泛应用 | 21 世纪以来成为主流 |
设计方式 | 绘图板、尺规、人工计算 | 利用软件绘图、建模，支持精准建构 | 除绘图外还自动完成元件管理、仿真、验证、文档输出等设计任务 |
输出结果 | 纸质原理图、图纸、构思草图 | 数字化二维/三维图形文件 | 可直接生成可制造的电路图、网表、仿真结果及制造文档 |
效率与时间成本 | 极其耗时，需多人协作 | 显著提升效率，但部分工作仍需人工干预 | 极大提高设计效率，自动处理大量重复任务，显著节约时间与人力 |
制造成本控制 | 控制难度大，易出现返工 | 相对较低，制造前可视化设计降低返工概率 | 成本控制最优，制造准备自动化程度高，设计错误率低 |
错误率与可修改性 | 修改困难，错误发现滞后 | 错误发现较快，但部分需手动调试 | 高度可修改，支持多种仿真与自动检查工具减少错误 |
复杂电路支持能力 | 限于人工能力，复杂设计难以实现 | 支持较复杂设计，但不支持自动验证 | 完整支持高复杂度电路设计，如高速信号、SoC、混合信号系统 |
代表工具/形式 | 绘图笔、纸张、绘图板 | AutoCAD、SolidWorks、SketchUp 等 | Altium Designer、Cadence、Mentor Graphics、Synopsys 等 |
面向对象 | 个体工程师、传统工艺设计师 | 结构设计师、机械工程师、产品开发团队 | 电路设计工程师、系统工程师、EDA工具开发者等 |
适用场景 | 小批量、初期概念设计、工艺试验 | 结构设计、机电集成、产品外壳建模等场景 | 电路板设计（PCB）、芯片设计（IC）、信号仿真、电源完整性验证、制造输出等 |
主要优劣 | 直观、传统 | 提升精度和可视化 | 自动化强、适用于复杂系统设计 |
效率低、易出错 | 无法自动验证电气逻辑 | 学习曲线较陡，软件成本相对较高 |
在半导体产业链中，EDA是集成电路产业链中最上游且最高端的行业，是芯片设计的“基石”，也是促进芯片设计创新的重要辅助工具之一。
1.1 EDA在芯片设计中的作用
电子设计自动化（EDA）软件简化了电子电路与系统的设计、仿真和验证流程。这些电子计算机辅助设计（ECAD）工具能够自动执行常见任务，如原理图绘制、仿真、布局、规则检查和验证，从而减少工程工作量并避免设计错误。
在芯片设计中，EDA能够降低风险和试错成本。多数芯片产品一旦制造就无法更改，但其设计极为复杂，制造和研发成本也极高，EDA在这一过程中至少发挥以下三个作用：
1. 能够将复杂的物理问题准确表达为定量模型，在虚拟软件中模拟电路过程，重现芯片开发过程中的各种效应，从而发现潜在设计缺陷和风险。
2. 在保证逻辑功能正确的前提下，模拟并分析特定工艺在不同条件下性能、功耗、成本等的最优解，解决多目标约束问题，降低试错成本。
3. 验证模型一致性，确保芯片在多个设计环节中的逻辑功能一致。

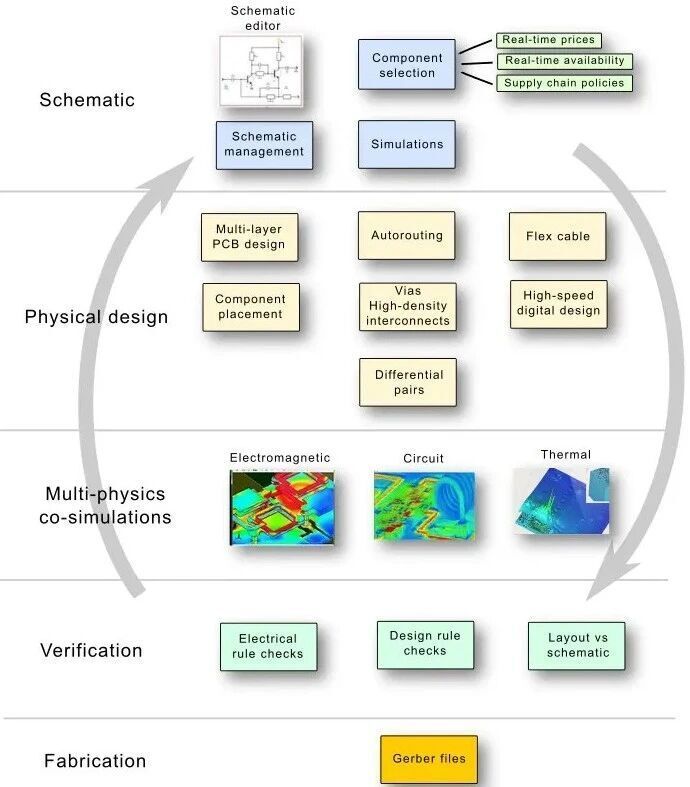

如图展示了EDA（电子设计自动化）在整个电子系统设计流程中的关键环节，从原理图设计（Schematic）到物理设计（Physical Design）、多物理场协同仿真（Multi-physics co-simulations）、验证（Verification），最终生成用于制造（Fabrication）的Gerber文件。
阶段 | 子模块/功能 | 详细描述 | 备注/关键点 |
1. Schematic（原理图设计阶段） | Schematic Editor（原理图编辑器） | 用于绘制电路图（逻辑图），定义电路中各器件及连接关系。支持图形化编辑，提供电气符号库。 | 是电子设计的起点，基础工具 |
| Component Selection（器件选型） | 选择合适元件，EDA工具提供实时价格、库存、供应链策略，辅助成本和供应保障决策。 | 提升设计经济性与可靠性 |
| Schematic Management（原理图管理） | 管理多个模块层次结构与版本控制，支持协同开发。 | 保证设计版本一致，方便团队协作 |
| Simulations（功能仿真） | 通过电路模拟器（如SPICE）验证电路逻辑正确性，发现逻辑错误和参数不匹配，无需物理样机。 | 降低后期修改成本，提升设计质量 |
2. Physical Design（物理设计阶段） | Multi-layer PCB Design（多层PCB设计） | 设计多层板结构，满足高密度布线和电磁兼容需求。 | 关键于复杂电路的可靠性和性能 |
| Component Placement（器件布局） | 合理摆放器件，考虑散热、信号路径、电源完整性等。 | 优化性能和制造可行性 |
| Autorouting（自动布线） | 使用EDA工具自动完成布线，提高设计效率。 | 节省时间，减少人工错误 |
| Vias & High-density Interconnects（通孔与高密度互连） | 包括通孔、盲孔、埋孔，实现层间连接。 | 支持复杂多层板设计 |
| Differential Pairs（差分对设计） | 高速数字信号设计，保证信号完整性和抗干扰性，如USB、PCIe、LVDS等。 | 关键高速信号传输质量 |
| Flex Cable（软性电路设计） | 针对可弯曲电路板设计，应用于穿戴设备、相机模组等。 | 满足特殊形态需求 |
| High-speed Digital Design（高速数字设计） | 处理串扰、反射、阻抗匹配等高速信号问题，如DDR、SerDes等。 | 确保高速信号质量 |
3. Multi-physics Co-simulations（多物理场协同仿真） | Electromagnetic（电磁仿真） | 检查电磁干扰/兼容，评估信号完整性，常用工具Ansys HFSS、CST。 | 防止EMI问题，提高电磁兼容 |
| Circuit（电路仿真） | 模拟电路及电源电路仿真，观察时域、电压、电流波形，工具如SPICE、Spectre。 | 精细电路性能验证 |
| Thermal（热仿真） | 评估器件散热与温度分布，指导散热器和通风布局，预防热失控。 | 提升设计可靠性，避免热故障 |
4. Verification（设计验证） | Electrical Rule Checks（电气规则检查） | 检查电源/地短路、未连接引脚、电压超限等电气错误。 | 保证电气安全性 |
| Design Rule Checks（设计规则检查） | 检查线宽/间距、过孔尺寸、层间规则，确保制造工艺符合要求。 | 确保PCB可制造性 |
| Layout vs Schematic（布局与原理图一致性检查） | 验证PCB布局连线是否与原理图一致，防止连接错误。 | 防止逻辑和物理不匹配 |
5. Fabrication（制造输出） | Gerber Files（光绘文件） | 生成最终PCB制造所需的标准文件格式，包含铜层、丝印层、阻焊层等，每层独立文件。 | 制造厂商的必备文件，确保精准制造 |
EDA的核心理念是“左移”（Shift Left），即尽可能早地（在时间线上向左）完成所有设计检查，以避免后期代价高昂的原型试制和重新设计。“左移”要求能够仅通过虚拟的电路原理图、虚拟布局、软件模型和仿真器来分析和预测复杂的行为。
1.2 EDA的类型
除了芯片设计，EDA在PCB设计和平板显示设计中也有重要应用。关于EDA的分类有不同说法，一种常见分类是将EDA划分为IC设计软件、电路设计与仿真工具、PCB设计软件、PLD设计工具及其他EDA软件等；另一种分类则按产品划分为数字设计、模拟设计、晶圆制造、封装、服务五大类。
工具类型 | 主要功能和作用 | 关键功能 |
原理图捕获工具 | 图形化绘制电路原理图，表示电路元件及其连接关系，作为PCB设计的基础。 | - 元件符号库管理 |
- 网表（Netlist）生成 | ||
- 电气连接定义 | ||
PCB设计工具 | 在印刷电路板上进行元件布局与布线，确保电气连接正确并符合制造规范，优化电气性能与空间使用。 | - 自动/手动布局与布线 |
- 设计规则检查（DRC） | ||
- 电气规则检查（ERC） | ||
仿真与验证工具 | 预测和分析电路在不同工作条件下的行为与性能，提前发现潜在问题，验证设计是否符合规范和功能预期。 | - 信号完整性仿真（SI） |
- 功能仿真 | ||
- 热仿真与EMI分析 | ||
- 电源完整性分析（PI） | ||
时序分析工具 | 分析数字电路信号传输时间、时钟频率等，确保时序逻辑正确性，避免时序违例造成逻辑故障或性能下降。 | - 静态时序分析（STA） |
- 时钟域交叉检测（CDC） | ||
- 时序裕度评估 | ||
模拟与混合信号设计工具 | 支持模拟、数字及其交互的电路设计，模拟信号响应和行为，确保模拟部分的精度和稳定性。 | - SPICE级仿真 |
- 混合信号建模（Verilog-A/MS） | ||
- 噪声/失真分析 | ||
物理设计与布局工具 | 在芯片或PCB上进行详细物理布局设计，满足面积、电源、热管理、时序和可制造性等约束。 | - 逻辑-物理映射 |
- 自动布局与放置 | ||
- 布局后验证（LVS、DRC） | ||
制造准备工具 | 为原型制作或批量生产生成必要的制造文件和文档，确保设计顺利转入制造流程。 | - Gerber文件输出 |
- BOM生成 | ||
- 装配图/钻孔图输出 |
EDA工具对加快设计周期、提升设计准确性、确保电子系统稳定性能至关重要。它们赋能工程师，通过强大的可视化、仿真、分析及制造准备功能，推动电子领域的创新和进步。
1.2.1 IC EDA
IC设计类别
芯片设计过程主要分为前端设计和后端设计，前端设计（又称逻辑设计）主要涉及芯片功能设计，后端设计（又称物理设计）主要涉及与工艺相关的设计，是芯片制造意义上的设计。
具体细分，芯片设计包括RTL编写、功能验证、逻辑综合、形式验证、DFT、布局布线、签核及布局验证等多个流程。数字芯片设计和模拟芯片设计具体流程不同，因此所需EDA软件也不同。
综合来看，IC设计中的EDA软件主要包括以下功能，其中功能验证和签核主要指电路仿真与分析：
功能验证：确保设计功能正确，保证芯片能实现预定且期望的行为和动作；
逻辑综合：将行为级语言描述的各功能模块翻译成低级语言，并用底层逻辑门组合实现电路功能模块；
布局布线：用具有实际物理参数的逻辑门替代逻辑综合后的逻辑门，并按照既定功能互联，形成具备制造意义的布局；
签核（Sign-Off）：确保芯片设计的所有布线、时序及功耗满足制造、产品和系统要求。
备注：“签核”字面意为签字，指设计经理、布局经理和工艺负责人签署同意。Tape Out原意为“下线”，指最终GDSII文件（即掩膜信息）提交到掩膜厂进行生产。
数字电路设计
数字设计主要分为前端逻辑设计和后端物理设计，团队角色通常分为前端设计师和后端设计师。虽然没有统一明确的界限，但通常以生成的门级网表划分前后端。
前端设计师以芯片架构为起点，以网表为终点，主要负责电路功能和逻辑设计及验证，有前端验证工程师、架构工程师、DFT工程师等参与；后端设计师从布局布线开始，最终输出可送晶圆厂Tape Out的GDSII文件。
数字电路前端设计使用逻辑电路实现预期规格，重点是逻辑功能，主要包括设计和验证两部分，具体流程包括系统整体规划、模块设计、顶层模块集成及顶层功能验证、逻辑综合、形式验证、静态时序分析、可测性时序插入等。
数字电路后端设计关注布局与仿真，主要涵盖工艺实现和流程，具体流程包括布局物理规划、电源分析、单元布局及优化、时钟树综合（CTS）、布线、信号完整性分析、寄生参数提取、物理验证等。
模拟电路设计
与数字电路相比，模拟电路设计对工程师的长期实际经验要求更高。整个过程通常由一组工程师共同承担，前后端界限较为模糊，也可以划分为前端功能设计和后端物理实现两部分。
模拟电路的前端功能设计主要指设计需求和性能参数的逻辑过程。首先确定系统输入输出关系，定义系统功能，规范时序、面积、功耗、信噪比等参数范围，完成目标量化第一步；然后通过仿真评估电路应用性能，确定电路工作区间和极限，反复验证与优化电路逻辑结构。
当仿真结果满足设计要求后，进入后端电路布局设计阶段，定制满足工艺要求的物理布局。物理布局作为电路相关参数与物理模型的桥梁，实现设计电路向图形描述格式的转换。经过物理层验证、计算机仿真验证和改进，最终实现设计布局的物理制造。
IC制造
EDA不仅用于芯片设计，还广泛应用于晶圆制造，是连接集成电路设计和制造两个环节的桥梁。在工艺平台开发阶段，晶圆厂完成半导体器件和制造工艺设计后，需要用EDA工具建立器件模型，生成PDK、IP和标准单元库。除晶圆制造过程中的光刻计算和良率提升外，也需要EDA软件工具。晶圆制造EDA工具包括器件模型提取工具、工艺与器件仿真（TCAD）、PDK开发和验证、计算光刻、掩膜校准、掩膜合成和良率分析等。
IC封装
主要提供封装设计平台，涵盖封装设计、验证、实现等环节。随着芯片工艺接近物理尺寸极限，2.5D/3D封装、芯粒技术等先进封装成为提升芯片集成度的新方向，整个IC封装的需求越来越接近IC设计，这使芯片设计不再是单芯片问题，逐渐演变为多芯片系统工程。
新问题随之出现，先进封装中的大规模数据读取对高密度硅互连组装、高性能良率和低功耗提出了更高的EDA算法引擎要求。
1.2.2 PCB EDA
PCB EDA包括PCB设计和制造。PCB设计软件种类繁多，如Protel、OrCAD、Viewlogic、PowerPCB、Cadence PSD、Mentor的Expedition PCB、Zuken CadStart、Winboard Windraft Ivex-SPICE、PCB Studio、TANG等。PCB制造软件主要包括PCB制造和工艺控制领域的工具。
1.2.3 平板显示EDA
主要包括面向面板厂商的平板显示设计EDA。FPD设计流程包括电路原理图设计、布局设计、电路仿真、电路布局寄生参数提取、电路设计验证等，类似模拟集成电路设计，但也有其独特的设计流程和方法。与集成电路设计类似，EDA也是平板显示电路设计的基石。
#02
高速数字信号通常是以高频（HF）模拟信号的形式传输，其复杂效应必须尽早进行建模、预测、仿真和优化，以避免昂贵的样机迭代和返工成本。这正是 EDA 工具发挥作用的地方。
我们可以从以下几个关键方面，详细探讨高速数字设计面临的挑战：
2.1 信号完整性（Signal Integrity）挑战
挑战项 | 问题描述 | 应对措施 |
衰减 | 多千兆比特信号在通道和互连中衰减严重，产生色散损耗 | 设计中加入均衡电路（如前向均衡 FFE、决策反馈均衡 DFE）进行补偿 |
反射 | 由阻抗不匹配或不连续（走线/过孔/连接器）造成信号反射 | 使用受控阻抗传输线和阻抗匹配技术缓解反射 |
串扰 | 走线之间的电磁耦合导致信号间干扰，尤其在高频下影响严重 | 增大走线间距、使用地线隔离、差分走线布线、优化布线层次减少耦合 |
抖动 | 抖动降低时钟/数据信号质量，DDR5 等标准对其容忍极低 | 降低电源噪声、使用低抖动 PLL/Clean Clock、增强驱动器抗干扰能力 |
码间干扰（ISI） | 通道损伤引起符号间干扰，导致眼图闭合、误码率上升 | 使用均衡器补偿信道损耗、优化 PCB 走线结构 |
寄生效应 | 电阻、电容、电感的寄生值影响信号波形和边沿质量 | 使用 3D/2.5D EDA 工具建模、约束布线长度/宽度、仿真提取寄生参数 |
通道效应 | 高频传输线中产生反射、串扰、衰减、ISI 等综合通道失真 | 建立精准通道模型、端到端仿真+误码率分析、选择高速互连材料与封装结构 |
2.2 功率完整性（Power Integrity）挑战
挑战项 | 问题描述 | 应对措施 |
直流压降（IR Drop） | 电源与地平面电阻造成的电压下降 | 优化电源网格布局、增粗关键电源线宽度、采用低阻材料 |
电源传输稳定性 | 满足电压和纹波规格要求，避免供电不稳 | 增加去耦电容、布局优化、选择低 ESR/ESL 器件 |
PDN 阻抗平坦性 | 从 DC 到 GHz 频率范围需保持 PDN 阻抗低且稳定 | 通过阻抗提取与仿真工具分析全频带阻抗、优化电容分布 |
阻抗峰值预测 | 电源轨可能存在高频谐振峰，导致瞬态失稳 | 进行频域扫描仿真，消除 PDN 共振峰 |
同时切换噪声（SSN） | 多个负载同时切换时电源纹波与干扰上升 | 增加去耦、采用逐步唤醒策略、优化布线隔离敏感信号 |
瞬态噪声 | 节能模式或突发传输引发快速电压波动 | 增加临近去耦、动态压控补偿、提升响应速度 |
2.3 电磁干扰与兼容性（EMI / EMC）挑战
挑战项 | 问题描述 | 应对措施 |
屏蔽与接地设计 | 所有子系统和封装都需适当的屏蔽和接地措施 | 使用金属屏蔽罩、地层分布优化、多点接地策略 |
辐射最小化 | 控制不希望的电磁辐射，避免干扰其他系统 | 减小高速切换信号长度、使用差分对、滤波器、电磁吸收材料 |
EMI 预测与抑制 | 设计初期识别噪声源，避免后期整改代价高 | 使用EMI仿真工具分析潜在源头与路径，提前缓解 |
传导 EMI 分析 | 电流通过导线传导干扰进入系统 | 使用 EMI 滤波器、电源分离、差模/共模抑制器件 |
降低输出摆幅 | 较小摆幅信号会降低串扰与辐射噪声 | 使用低电压摆幅（LVCMOS/SSTL）接口标准 |
2.4 时序（Timing）挑战
挑战项 | 问题描述 | 应对措施 |
时钟分布 | 确保系统中所有子模块时钟分布均衡 | 使用 H 树结构或网格结构、引入 PLL/时钟缓冲器 |
时钟偏斜（Skew） | 不同模块间时钟到达时间不同，导致数据捕获错误 | 进行布局布线对称性控制、调整缓冲级数、引入可调延迟 |
时序预算 | 满足建立时间、保持时间、数据路径延迟等多种时序指标 | 静态时序分析（STA）、多模式多角度分析（MMMC） |
抖动容差 | 保证触发电路对时钟/数据抖动的容忍度不被超过 | 使用低抖动时钟源、设计容差裕度、引入 CDM、DFE 等机制 |
2.5 标准兼容性挑战
标准类别 | 示例标准 | 兼容性要求与设计重点 |
以太网 | 802.3dj、802.3cy | 抖动容限、眼图合规性、误码率、信道均衡 |
存储器 | DDR5、LPDDR5 | 建立/保持时间、信号完整性、SSN 控制 |
串行总线 | PCIe 5.0 / 6.0、USB4 | 高速 SerDes、眼图、误码率、链路训练与重定时器设计 |
消费电子接口 | MIPI、HDMI | 串扰控制、电磁兼容、电源噪声控制 |
Chiplet 互连标准 | UCIe | 多芯粒通信信道建模、均衡设计、热仿真 |
军用标准 | MIL-STD-461F | 严格的 EMI / EMC 限制，需仿真预测和实测验证 |
2.6 热管理（Thermal）挑战
热管理因素 | 描述 | 应对策略 |
材料热特性 | 芯片/封装材料热导率差异影响散热效率 | 选用高导热材料（如 Cu、AlN、石墨烯）、封装层级导热设计 |
器件密度与布局 | 器件密集布局导致局部热点问题严重 | 热感知布局、关键模块热隔离、均衡功耗分布 |
散热路径与结构 | 芯片→封装→PCB→散热器→环境，路径长热阻高 | 使用热通孔、热管、Vapor Chamber、风冷/液冷方案 |
高密度工艺挑战 | GAA 等新型晶体管结构提高了热阻，散热更加困难 | 工艺协同优化热路径、在 EDA 工具中引入热仿真与协同优化 |
热仿真建模与分析 | 精确理解热流方向与温升对性能影响，避免过热导致失效 | 借助 CFD、热电耦合仿真工具（ANSYS、FloTHERM）进行预验证与动态评估 |
2.7 半导体设计面临的挑战

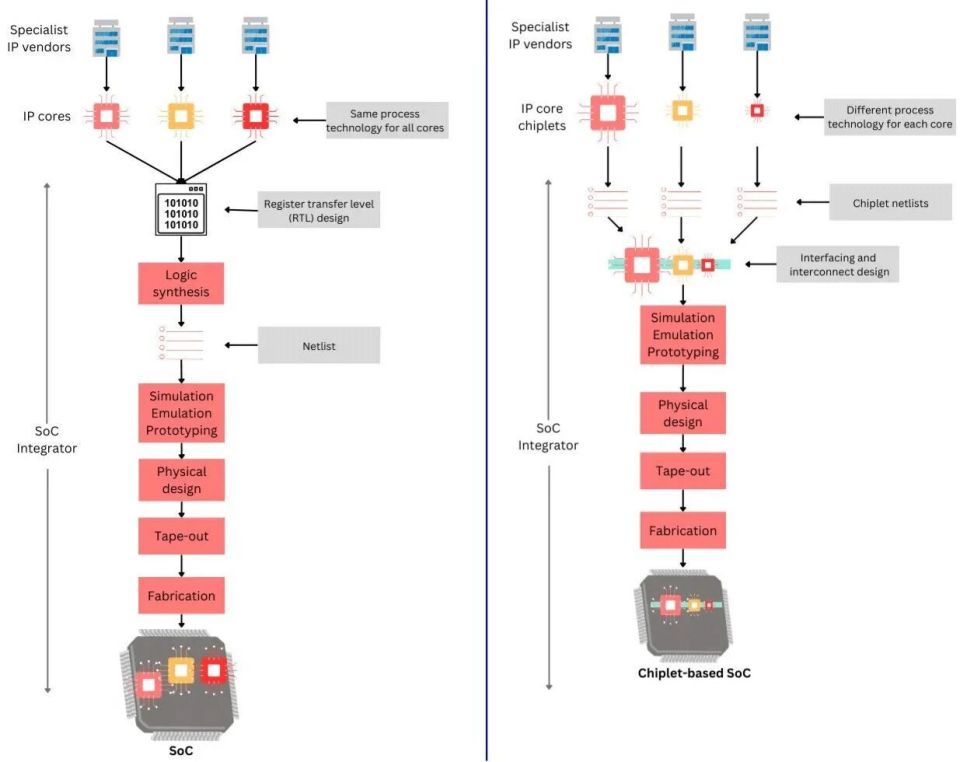

随着系统级芯片（SoC）或2.5D/3D芯粒设计集成度的不断提升，以及封装密度的不断增加，电磁耦合效应也日益复杂。确保芯粒之间的Die-to-Die（D2D）互连具有良好的互操作性和稳定性，是一项具有挑战性的任务。如图对比了两种系统级芯片（SoC）开发方式：传统的单芯片SoC设计流程（左）与新兴的基于Chiplet的SoC设计流程（右）。
左侧（传统SoC） | 右侧（Chiplet SoC） |
基于统一工艺制程下多个IP Core的集成 | 基于不同制程工艺下的多个Chiplet IP集成 |
所有模块合成到一颗单芯片中 | 各个芯粒独立封装，通过高速互联整合在一个封装中 |
传统EDA设计流程 | Chiplet设计中引入了“互联设计”和“接口设计”等额外环节 |
高端制程成本高 | 可使用成熟制程降低成本 |
2.8 PCB设计面临的挑战
现代PCB设计愈加复杂，层数众多。设计人员必须对布局中的每一处几何细节进行验证，以避免串扰与信号损耗。
从2018年部分计算机主板已经具备高达32层电路板、8000条网络连接（nets）和12000个元件的事实中，就可以看出PCB复杂性的惊人程度。
2.9 工程与组织层面的挑战
常见的工程、组织和流程挑战包括：
需要使用来自不同厂商的专用EDA工具，但这些工具之间通常缺乏良好的集成性，必须通过人工的数据传输、格式转换和处理才能实现兼容。
将仿真输出结果与物理设计中的实际测试数据进行对比分析，耗时且复杂。
上市周期压力要求缩短设计周期并提高设计流程效率。
复杂的仿真过程需要大量计算资源和繁琐的配置工作。
设计必须满足众多法律、监管及安全规范。
产品复杂性的增长速度远远超过了经验丰富的工程师数量增长。
尽管电子设计自动化（EDA）厂商希望客户完全采用自家的设计流程（flow），但现实情况是，客户通常会选择最适合其设计需求的解决方案。这往往意味着他们在一个项目中混合使用来自多个EDA厂商的工具。例如，芯片设计师在进行静态时序分析（STA）时倾向于使用Synopsys的PrimeTime，而在布局与布线（P&R）方面则更喜欢Cadence的Innovus。
公司名称 | 总部所在地 | 是否本土公司 | 核心业务 / 产品类型 | 备注 |
Altium Limited | 澳大利亚 | 否 | PCB设计工具（如Altium Designer） | 海外知名企业，广泛应用于中小型电子设计 |
北京华大九天软件有限公司（Beijing Huada Jiutian） | 中国北京 | 是 | 模拟仿真、布局布线、器件模型、电磁分析等完整EDA工具链 | 中国领先本土EDA企业，服务华为、长江存储等 |
Cadence Design Systems Inc. | 美国 | 否 | 集成电路设计平台（Virtuoso、Allegro、Spectre等） | 三大国际EDA巨头之一，广泛用于IC/SoC设计 |
Xpeedic Technology, Inc.（芯和半导体） | 中国苏州 | 是 | 高速信号仿真、封装仿真、SIPI分析等 | 在高速设计SI/PI领域具有优势，布局Chiplet封装 |
上海洛微信息科技有限公司（Lomicro / Agnisys Inc.） | 中国上海 / 美国 | 半本土 | RTL 设计自动化、寄存器建模和验证平台 | Agnisys 是母公司，Lomicro 面向中国市场 |
北京爱尔戴信息科技有限公司（Beijing Aerdai / Aldec Inc.） | 中国北京 / 美国 | 否（代表处） | FPGA仿真验证、混合语言仿真工具 | Aldec 是国外FPGA验证工具供应商 |
思尔成科技（Semitronix Corporation） | 中国上海 | 是 | 半导体良率分析平台、可靠性建模与数据分析工具 | 聚焦工艺可靠性EDA，与晶圆厂合作紧密 |
Mentor Graphics（西门子EDA，Siemens EDA） | 美国 / 德国 | 否 | PCB设计（Xpedition）、热仿真、电磁仿真等 | 已被西门子收购，老牌EDA巨头之一 |
Synopsys Inc. | 美国 | 否 | 全流程EDA工具（IC Compiler、HSPICE、VCS 等） | 国际三巨头之一，参与多项半导体IP生态建设 |
Platform Design Automation, Inc.（普发科技） | 中国上海 | 是 | 高性能仿真器、验证加速器、数字前端EDA工具 | 注重国产替代，发展速度较快 |
Zuken Ltd. | 日本 | 否 | PCB和电缆设计软件（CR-8000） | 日本公司，部分产品用于汽车电子线束设计 |
Arcas-tech(Chengdu) Co., Ltd.（成都阿卡斯科技） | 中国成都 | 是 | 数字IC设计工具、验证平台、流程集成工具 | 新兴本土EDA厂商，聚焦低成本替代解决方案 |
随着芯片设计工作逐步向云端迁移，设计人员并不希望被某一套预定义的工具流程所限制。相反，他们希望能够在云环境中复现并延续自己长期以来优化和完善的设计流程——这些流程可能涵盖来自不同EDA厂商的各种设计与验证工具，以及多家厂商提供的IP。这一趋势正促使EDA生态系统中的各方比以往任何时候都更加紧密地协作，以优化客户的整体使用体验。
总 结
EDA工具是集成电路设计与制造流程的支撑，是集成电路设计方法论的载体，也是连接设计与制造两个环节的桥梁。集成电路公司必须使用EDA工具完成设计与制造过程。随着芯片设计复杂度的提升，基于先进工艺节点的集成电路规模可达数十亿个半导体器件，芯片设计已经离不开EDA工具的支持。
